Соединительные кольца играют важную роль в трубопроводных системах, обеспечивая герметичное и надежное соединение труб. От их качества зависят долговечность и эффективность работы всей системы. Для достижения высоких стандартов точности и надежности в производстве соединительных колец используются современные технологии, в том числе станки с числовым программным управлением (ЧПУ). В этой статье мы подробно рассмотрим процесс производства соединительных колец на ЧПУ-станках, исследуем ключевые этапы и преимущества данной технологии.

Введение в соединительные кольца

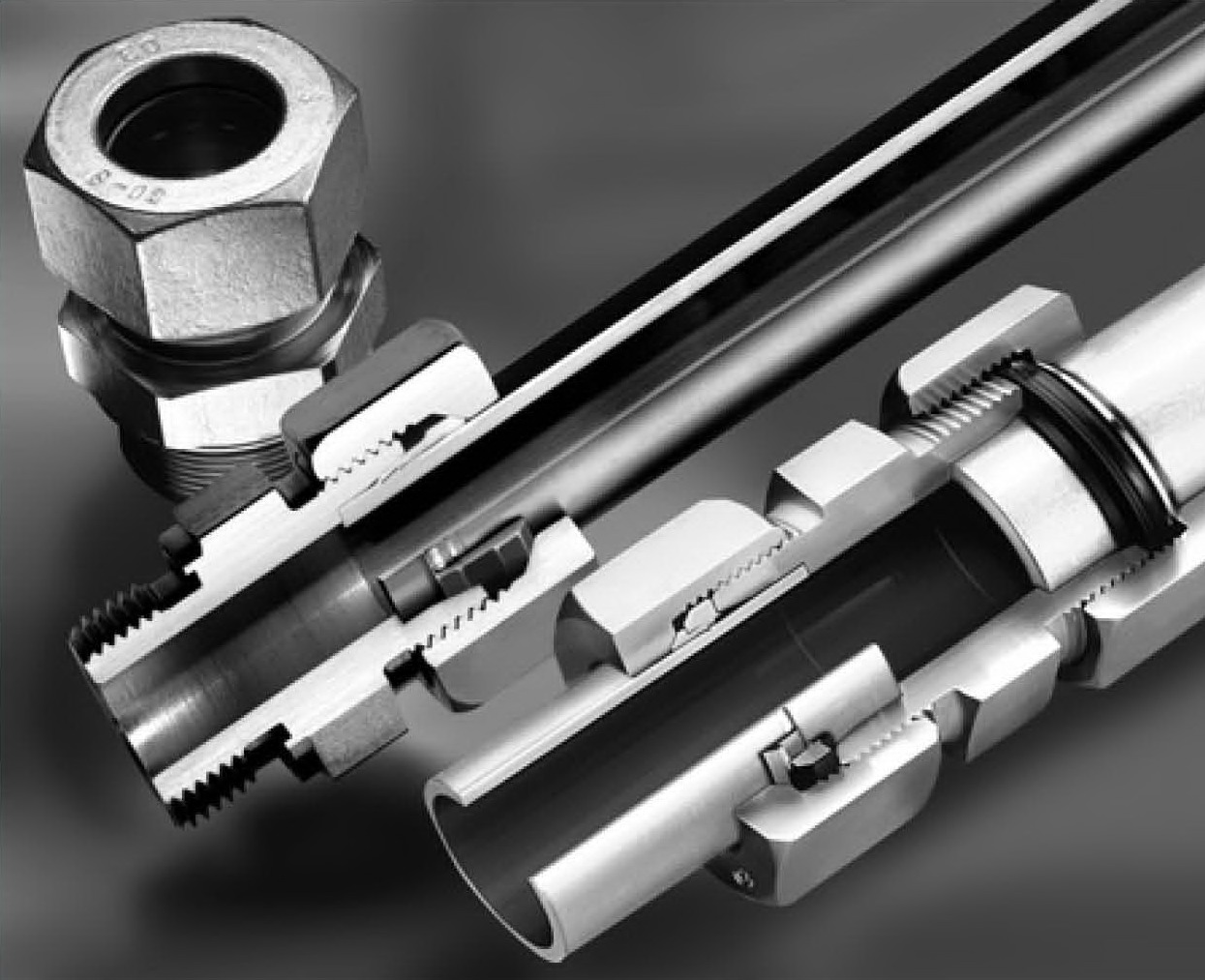

Соединительные кольца, используемые в трубопроводных системах, служат для соединения труб, предотвращения утечек и обеспечения прочности соединений. Они могут быть выполнены из различных материалов, включая сталь, нержавеющую сталь, алюминий и композиты, в зависимости от требований эксплуатации и условий среды.

1. Проектирование соединительных колец: CAD и спецификации

Процесс начинается с проектирования соединительных колец, которое включает следующие этапы:

• Определение размеров и формы – проектирование формы кольца, включая диаметр, толщину стенок и внутренние канавки, если это требуется.
• Выбор материала – подбор подходящего материала в зависимости от условий эксплуатации и требований к прочности, коррозионной стойкости и теплопроводности.
• Разработка CAD-модели – создание точной 3D-модели соединительного кольца в CAD-системе, которая служит основой для дальнейшей обработки.

2. CAM-программирование: От CAD к ЧПУ-станку

CAM-программирование преобразует CAD-модель в команды для ЧПУ-станка, что включает:

• Разработка траектории инструмента – определение путей, по которым будут двигаться фрезы и другие инструменты для создания нужной формы кольца.
• Настройка параметров обработки – установка скорости резания, глубины реза и других параметров, которые влияют на качество обработки.
• Имитация процесса – проведение виртуальной симуляции обработки для проверки и оптимизации программы, предотвращения возможных ошибок.

3. Выбор материала и подготовка заготовки

Выбор материала и подготовка заготовки являются важными этапами:

• Выбор материала – часто используется сталь, нержавеющая сталь или алюминий. Материалы должны быть выбраны с учетом их прочности и коррозионной стойкости.
• Подготовка заготовки – заготовка материала должна быть вырезана и подготовлена для установки на ЧПУ-станок. Это может включать нарезку или обработку сырого материала до нужных размеров.

4. Процесс обработки: Основные этапы

Обработка соединительных колец на ЧПУ-станках включает несколько ключевых этапов:

• Фрезеровка внешнего контура – создание основной формы кольца, включая внешний диаметр и толщину стенок.
• Обработка внутренней части – фрезеровка внутренних канавок и отверстий, если они предусмотрены проектом.
• Точение и сверление – при необходимости, выполнение точения и сверления дополнительных отверстий или деталей.

5. Финишная обработка: Шлифовка и полировка

После основной обработки соединительные кольца проходят финишную обработку:

• Шлифовка – удаление мелких дефектов и обеспечение гладкости поверхности. Этот этап критичен для обеспечения герметичности соединения.
• Полировка – повышение качества поверхности и улучшение внешнего вида. Полировка также помогает предотвратить коррозию и увеличить срок службы детали.

6. Контроль качества: Проверка и тестирование

Контроль качества включает:

• Измерение – проверка размеров и формы кольца с использованием высокоточечных измерительных инструментов для обеспечения соответствия спецификациям.
• Функциональное тестирование – проверка герметичности и прочности соединительного кольца в условиях, приближенных к реальным.
• Анализ результатов – оценка результатов тестирования для выявления возможных дефектов или несоответствий.

7. Интеграция и упаковка

После контроля качества соединительные кольца могут быть интегрированы в трубопроводные системы:

• Интеграция – установка кольца в трубопроводную систему и проверка его работы.
• Упаковка – подготовка кольца к транспортировке и упаковка в соответствии с требованиями и стандартами.

Заключение

Использование ЧПУ-технологий в производстве соединительных колец обеспечивает высокую точность, повторяемость и эффективность. Современные ЧПУ-станки позволяют обрабатывать детали с высокой точностью и минимальными допусками, что критично для обеспечения надежности и герметичности трубопроводных систем. Применение передовых технологий проектирования и обработки способствует созданию качественных соединительных колец, которые соответствуют самым строгим требованиям и стандартам.
