Алюминиевые корпуса для электронных устройств востребованы в самых разных отраслях, начиная от потребительской электроники до сложных промышленных систем. Легкость и прочность алюминия делают его идеальным материалом для создания защитных оболочек для устройств, таких как компьютеры, смартфоны, медицинское оборудование, серверы и контроллеры. Фрезеровка на станках с числовым программным управлением (ЧПУ) обеспечивает высокую точность и сложные формы, требуемые для таких корпусов.

В этой статье мы рассмотрим особенности процесса фрезеровки алюминиевых корпусов для электронных устройств на ЧПУ-станках, этапы производства и преимущества такой обработки.



Почему алюминий? Преимущества материала для корпусов

Алюминий широко используется для создания корпусов электронных устройств благодаря множеству преимуществ:

• Легкость: Алюминий значительно легче стали и многих других металлов, что особенно важно для портативных электронных устройств.
• Прочность: Несмотря на свою легкость, алюминий обеспечивает отличную защиту и структурную жесткость.
• Коррозионная стойкость: Алюминиевые корпуса не подвержены ржавчине, что увеличивает срок службы устройств.
• Теплопроводность: Алюминий обладает хорошими теплопроводными свойствами, что помогает эффективно отводить тепло от работающих компонентов.
• Обрабатываемость: Алюминий легко поддается фрезеровке на ЧПУ-станках, что позволяет создавать сложные формы с высокой точностью.

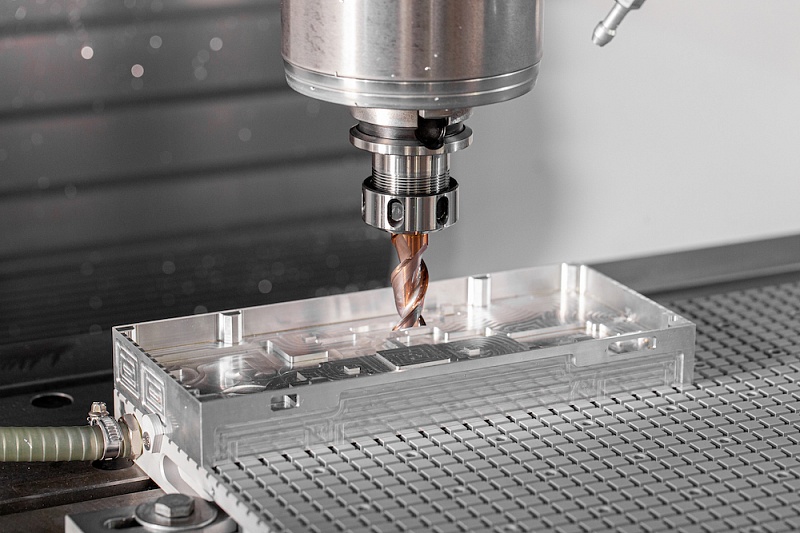

Процесс фрезеровки алюминиевых корпусов на ЧПУ-станках

Изготовление алюминиевых корпусов начинается с разработки 3D-модели в системах автоматизированного проектирования (CAD). Затем модель интегрируется в ЧПУ-станок, который управляется программным обеспечением и проводит серию операций для создания готового изделия.



Этап 1: Проектирование и подготовка программы

Процесс фрезеровки начинается с разработки цифровой модели корпуса с точными размерами и деталями. Модель должна учитывать все отверстия для крепления, внутренние полости для размещения компонентов и технологические зазоры. Программа, разработанная для ЧПУ-станка, включает последовательность операций, которые будут выполняться автоматически, обеспечивая высокую точность обработки.



Этап 2: Подготовка материала

На этом этапе используется алюминиевый блок или лист необходимой толщины, который закрепляется в патроне ЧПУ-станка. Заготовка подбирается с учетом объемов материала, которые необходимо удалить во время фрезеровки.



Этап 3: Черновая фрезеровка

Первым этапом фрезеровки является черновая обработка, при которой удаляется основной объем материала. Это позволяет быстро придать заготовке основную форму корпуса. На этом этапе используются крупные фрезы для грубого снятия материала.



Этап 4: Точная фрезеровка

На этапе точной фрезеровки используются более мелкие инструменты, которые позволяют обрабатывать сложные детали, такие как крепежные отверстия, пазы для компонентов и внутренние элементы. Важным аспектом является поддержание минимальных допусков для обеспечения идеальной совместимости всех элементов.



Этап 5: Финальная обработка и шлифовка

После завершения всех фрезеровочных операций корпус проходит дополнительную обработку, включающую шлифовку и полировку. Это важно для достижения гладкой поверхности, которая может быть подготовлена к последующему анодированию или покраске. Качественная поверхность также снижает риск появления коррозии.



Этап 6: Контроль качества

Финальная проверка включает измерение размеров и контроль на наличие дефектов. Используются высокоточные измерительные инструменты и координатно-измерительные машины (CMM), которые проверяют соответствие всех отверстий, размеров и поверхностей с чертежами.



Преимущества использования ЧПУ для фрезеровки алюминиевых корпусов

Применение ЧПУ-станков в производстве корпусов имеет ряд существенных преимуществ:

• Точность: ЧПУ-станки позволяют изготавливать детали с минимальными допусками, что особенно важно для корпусов, где необходимо точное размещение электронных компонентов.
• Повторяемость: Автоматизация процесса фрезеровки обеспечивает одинаковое качество деталей даже при массовом производстве.
• Гибкость производства: ЧПУ-станки могут быть перепрограммированы для создания корпусов различной сложности и конфигурации без необходимости замены оборудования.
• Скорость: Использование ЧПУ-технологий значительно ускоряет процесс производства по сравнению с традиционными методами фрезеровки.

Анодирование и другие финишные покрытия

После завершения фрезеровки алюминиевые корпуса часто подвергаются анодированию для улучшения их коррозионной стойкости и придания декоративного вида. Анодирование позволяет получить прочное оксидное покрытие, которое не только защищает корпус, но и делает его устойчивым к механическим повреждениям. Также можно использовать окраску или другие покрытия для достижения нужного визуального эффекта.



Применение алюминиевых корпусов в различных отраслях

Алюминиевые корпуса широко применяются в различных сферах:

• Потребительская электроника: Для производства корпусов смартфонов, ноутбуков, планшетов и других устройств.
• Медицинское оборудование: Алюминиевые корпуса используются для защиты высокоточных приборов и медицинских устройств, таких как анализаторы и диагностическое оборудование.
• Авиакосмическая отрасль: В авиации и космонавтике корпуса из алюминия обеспечивают защиту сложных систем управления и контроля.
• Автомобильная промышленность: Используются для защиты бортовой электроники и других систем управления.

Заключение

Фрезеровка алюминиевых корпусов для электронных устройств на ЧПУ-станках – это высокотехнологичный процесс, который сочетает в себе точность, скорость и гибкость производства. Современные ЧПУ-технологии позволяют создавать сложные и высококачественные корпуса для самых разных приложений, от бытовой электроники до авиационных систем. Использование алюминия как основного материала обеспечивает легкость, прочность и защиту, делая его идеальным выбором для многих отраслей.
