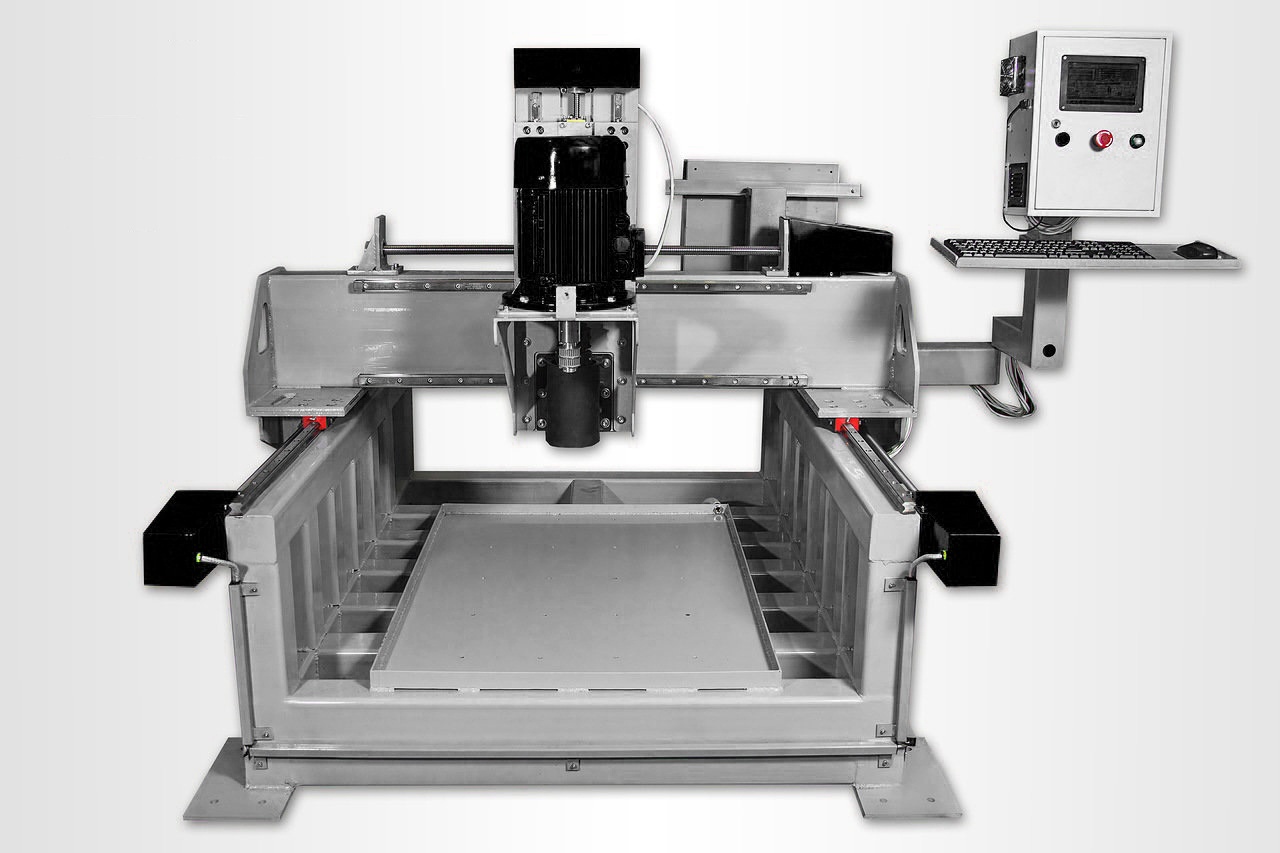

Станки с числовым программным управлением (ЧПУ) — это высокотехнологичные машины, которые используются для точной обработки различных материалов. Благодаря автоматизации процесса, станки с ЧПУ значительно повышают производительность, точность и позволяют выполнять сложные операции, которые трудно осуществить вручную. В этой статье рассмотрим основные компоненты устройства станка с ЧПУ и алгоритм его работы, чтобы понять, как именно осуществляется обработка и какие ключевые моменты следует учитывать при работе с этим оборудованием.



1. Основные компоненты станка с ЧПУ

Станок с ЧПУ состоит из нескольких важных компонентов, которые обеспечивают его функциональность и точность. Рассмотрим каждый из них:



Управляющая система (ЧПУ-платформа)

Управляющая система (или ЧПУ) — это "мозг" станка, который получает команды от оператора или системы программирования и преобразует их в управляющие сигналы для остальных частей оборудования. ЧПУ принимает информацию в виде кода, который указывает, как и куда двигать инструмент, с какой скоростью и в каком направлении.

Система ЧПУ может быть оснащена интерфейсом для ввода данных, с помощью которого оператор настраивает параметры работы станка. Наиболее распространенные управляющие системы — это Fanuc, Siemens, Heidenhain и другие. Они поддерживают стандартные языки программирования G-код и M-код, которые используются для задания параметров и последовательности операций.



Механическая часть станка

Механическая часть станка с ЧПУ включает в себя все элементы, которые непосредственно выполняют работу по обработке материала. Это:

• Шпиндель — часть станка, которая держит инструмент и вращает его с заданной скоростью. В зависимости от типа обработки, шпиндель может работать на различных оборотах.
• Ось (оси) — большинство станков с ЧПУ имеют несколько осей (обычно от 3 до 5). Например, трехосевой станок управляет движением по осям X, Y и Z, а пятиосевой может работать с угловыми движениями, что позволяет выполнять более сложную обработку.
• Таблица или рабочий стол — это место, на котором устанавливается обрабатываемая деталь. Таблица может двигаться по осям X и Y, что позволяет размещать деталь в разных точках и выполнять точную обработку с разных сторон.
• Система подачи охлаждающей жидкости — часто на станках с ЧПУ предусмотрена система охлаждения, которая помогает предотвратить перегрев инструмента и детали в процессе работы.

Электронные компоненты и датчики

Современные станки с ЧПУ оснащены различными датчиками для контроля температуры, давления, скорости вращения шпинделя и других параметров. Эти датчики обеспечивают точность обработки и предупреждают о возможных поломках или сбоях в работе оборудования. Они могут также обеспечивать безопасность при эксплуатации.



Инструментальный магазин

Для повышения эффективности работы и минимизации времени простоя, многие станки с ЧПУ оснащены автоматическим инструментальным магазином, который позволяет менять инструменты без участия оператора. В автоматическом режиме можно выбирать фрезы, сверла или другие инструменты в зависимости от операции, что ускоряет процесс обработки и повышает производительность.



2. Алгоритм работы станка с ЧПУ

Работа на станке с ЧПУ начинается с программирования, далее выполняются операции, и станок автоматически выполняет все заданные задачи. Рассмотрим этот процесс поэтапно:

Подготовка программы

Программа для станка с ЧПУ создается с помощью специального программного обеспечения (например, CAD/CAM программы), которое переводит 3D-модели или чертежи деталей в управляющий код. Этот код обычно состоит из команд G-кода (основные команды, например, для перемещения инструмента) и M-кода (команды для управления вспомогательными функциями, такими как включение или выключение шпинделя, подача охлаждающей жидкости и т. д.).

Пример простого фрагмента G-кода:

• G0 — быстрая подача к точке (перемещение без обработки).
• G1 — линейное движение с подачей.
• G2, G3 — круговые движения по часовой и против часовой стрелки.

Загрузка программы в систему ЧПУ

После того как программа написана, она загружается в управляющую систему станка через USB, сеть или другое средство передачи данных. Оператор проверяет настройки, такие как скорость вращения шпинделя, скорость подачи, тип инструмента и другие параметры, перед тем как запустить обработку.



Установка и закрепление детали

Перед началом работы необходимо правильно установить и закрепить деталь на рабочем столе станка. Для этого могут быть использованы различные зажимы или вакуумные системы. Правильная фиксация детали обеспечивает точность обработки и предотвращает её смещение в процессе работы.



Запуск программы и начало обработки

Когда все настройки выполнены и деталь зафиксирована, оператор запускает программу. Система ЧПУ автоматически выполняет все команды, задавая необходимые движения для инструмента и детали. При этом станок будет выполнять операции, такие как сверление, фрезерование, нарезание резьбы или другие задачи в соответствии с заданным алгоритмом.



Контроль за выполнением операции

Хотя станок с ЧПУ работает в автоматическом режиме, оператор должен контролировать процесс. Он следит за параметрами работы, может вмешаться в случае возникновения неполадок или отклонений от нормального хода операции. Например, если датчик обнаруживает перегрев или неправильное движение, система может автоматически остановить процесс.



Завершение обработки и проверка качества

После завершения обработки программа автоматически завершает работу станка. Оператор извлекает готовую деталь и проверяет ее с помощью измерительных инструментов, таких как микрометры, штангенциркули и другие приборы, чтобы убедиться в точности выполненной работы.



3. Преимущества работы с станками с ЧПУ

Работа на станке с ЧПУ имеет множество преимуществ, среди которых:

• Высокая точность и повторяемость: Станки с ЧПУ способны работать с микронной точностью и повторять операции с высокой стабильностью.
• Автоматизация процессов: Минимизация вмешательства оператора, что сокращает время на переналадку и повышает производительность.
• Гибкость: Возможность быстрого изменения программы для обработки различных деталей без необходимости изменения настроек станка.
• Снижение вероятности ошибок: Благодаря автоматизации процесса, ошибки из-за человеческого фактора значительно сокращаются.
• Многофункциональность: Возможность выполнения множества операций (сверление, нарезка резьбы, фрезерование, токарная обработка) на одном станке.

Заключение

Станки с ЧПУ — это мощное и высокоточное оборудование, которое изменило подход к производству, повысив эффективность и качество обработки материалов. Устройство станка с ЧПУ и алгоритм его работы позволяют выполнять самые сложные операции с высокой точностью и автоматизацией. Современные станки с ЧПУ обеспечивают гибкость, минимизируют время простоя, снижают количество брака и позволяют производить детали любой сложности.
