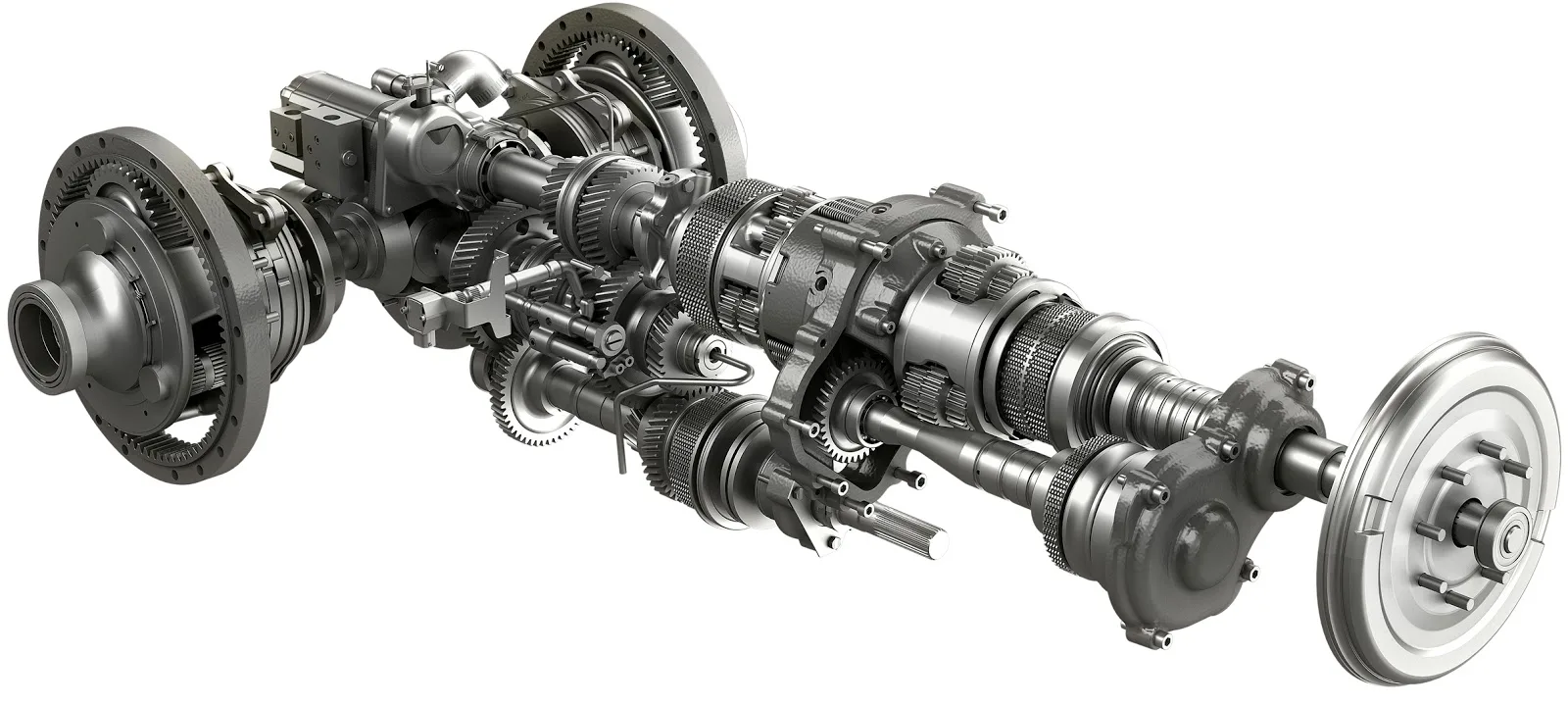

Оси трансмиссий — это ключевые элементы любой механической системы, предназначенные для передачи крутящего момента от двигателя к колесам, другим механизмам или исполнительным устройствам. Высокая нагрузка на эти компоненты требует максимальной точности изготовления, прочности и долговечности. В этой статье рассмотрим, как современные ЧПУ-станки используются для производства осей трансмиссий, и какие технологии обеспечивают высочайший уровень качества и эффективности в процессе их обработки.

Важность точности в производстве осей трансмиссий

Оси трансмиссий подвергаются значительным нагрузкам при эксплуатации, включая крутящий момент, силу трения и воздействие температур. Малейшие отклонения от заданных параметров могут привести к поломкам, преждевременному износу деталей или даже аварийным ситуациям. Именно поэтому точность и контроль качества при производстве осей играют ключевую роль. ЧПУ-оборудование позволяет достичь необходимой точности и гарантировать соответствие осей строгим техническим стандартам.

1. Проектирование и подготовка производства осей трансмиссий

Процесс начинается с проектирования оси. Для этого инженеры используют системы автоматизированного проектирования (CAD), которые позволяют создать 3D-модель детали с учетом всех нагрузок и параметров. Проектирование включает:

• Определение формы оси: Размеры, форма шлицевых соединений, канавки, посадочные места под подшипники и другие элементы проектируются с учетом специфики применения оси в трансмиссии.
• Выбор материала: Для осей обычно используют прочные и износостойкие материалы, такие как легированная сталь, хромомолибденовые сплавы или другие высокопрочные сплавы, способные выдерживать динамические и ударные нагрузки.

2. Подготовка ЧПУ-программы и заготовки

После проектирования переходят к разработке программы для ЧПУ-станка. Используя систему CAM, инженеры создают траектории инструмента и определяют параметры резки:

• Последовательность операций: ЧПУ-программа должна предусматривать все этапы обработки оси — от черновой до финишной обработки.
• Оптимизация времени и инструмента: Правильная настройка оборудования помогает уменьшить время обработки и повысить ресурс режущих инструментов.

Подготовка заготовки также является важным этапом. В зависимости от материала и габаритов оси выбирается заготовка, которую закрепляют на станке для дальнейшей обработки.

3. Основные этапы производства осей трансмиссий на ЧПУ-станке

Черновая обработка

Этот этап включает удаление основного объема материала с заготовки для получения приблизительной формы оси. Используются резцы и фрезы для снятия лишнего металла и подготовки заготовки к более точной обработке.

Точение и фрезеровка

На данном этапе выполняется обработка цилиндрических и шлицевых элементов оси. Точение позволяет создать гладкую поверхность вала, необходимую для обеспечения правильного вращения и точной посадки подшипников. Фрезеровка применяется для создания шлицевых соединений, канавок и других функциональных элементов.

Обработка резьбы

Оси трансмиссий могут иметь резьбовые элементы для соединения с другими компонентами системы. Станки с ЧПУ позволяют выполнять нарезку резьбы с высокой точностью, что гарантирует надежное соединение без люфтов и дефектов.

Финишная обработка и полировка

Заключительный этап — это финишная обработка, при которой ось проходит шлифовку и полировку для достижения высокой точности размеров и гладкости поверхности. Данный этап важен для обеспечения минимального трения и максимальной долговечности деталей.

4. Контроль качества осей трансмиссий

Контроль качества осей, изготовленных на ЧПУ-станках, включает несколько процедур:

• Измерение геометрии: Применяются координатно-измерительные машины (CMM) для проверки точности выполнения ключевых параметров — диаметра, длины, расположения шлицев и канавок.
• Проверка на износоустойчивость: Изготавливаемые оси подвергаются тестам на прочность и устойчивость к износу в условиях, приближенных к эксплуатационным.
• Анализ поверхности: Измерение шероховатости поверхности гарантирует, что оси будут иметь минимальное трение в процессе работы.

5. Преимущества использования ЧПУ для производства осей трансмиссий

Применение ЧПУ-станков для изготовления осей трансмиссий имеет несколько ключевых преимуществ:

• Высокая точность: ЧПУ-оборудование позволяет производить оси с минимальными допусками, что особенно важно для их функциональности.
• Автоматизация и повторяемость: Программы для ЧПУ позволяют многократно повторять операции без потери точности, что особенно важно при серийном производстве.
• Снижение отходов: Точное управление процессом обработки минимизирует количество отходов, что снижает затраты на производство.
• Гибкость в производстве: ЧПУ-станки можно легко перенастроить для производства осей различных типов и размеров.

Заключение

Производство осей для трансмиссий на ЧПУ-станках — это высокотехнологичный процесс, требующий тщательной подготовки, проектирования и контроля на каждом этапе. Использование ЧПУ-оборудования позволяет обеспечить высочайшую точность, прочность и долговечность осей, что особенно важно для работы трансмиссий в различных условиях эксплуатации. Высокая степень автоматизации и точности делает ЧПУ-технологии идеальным выбором для производства сложных механических компонентов, таких как оси трансмиссий.
