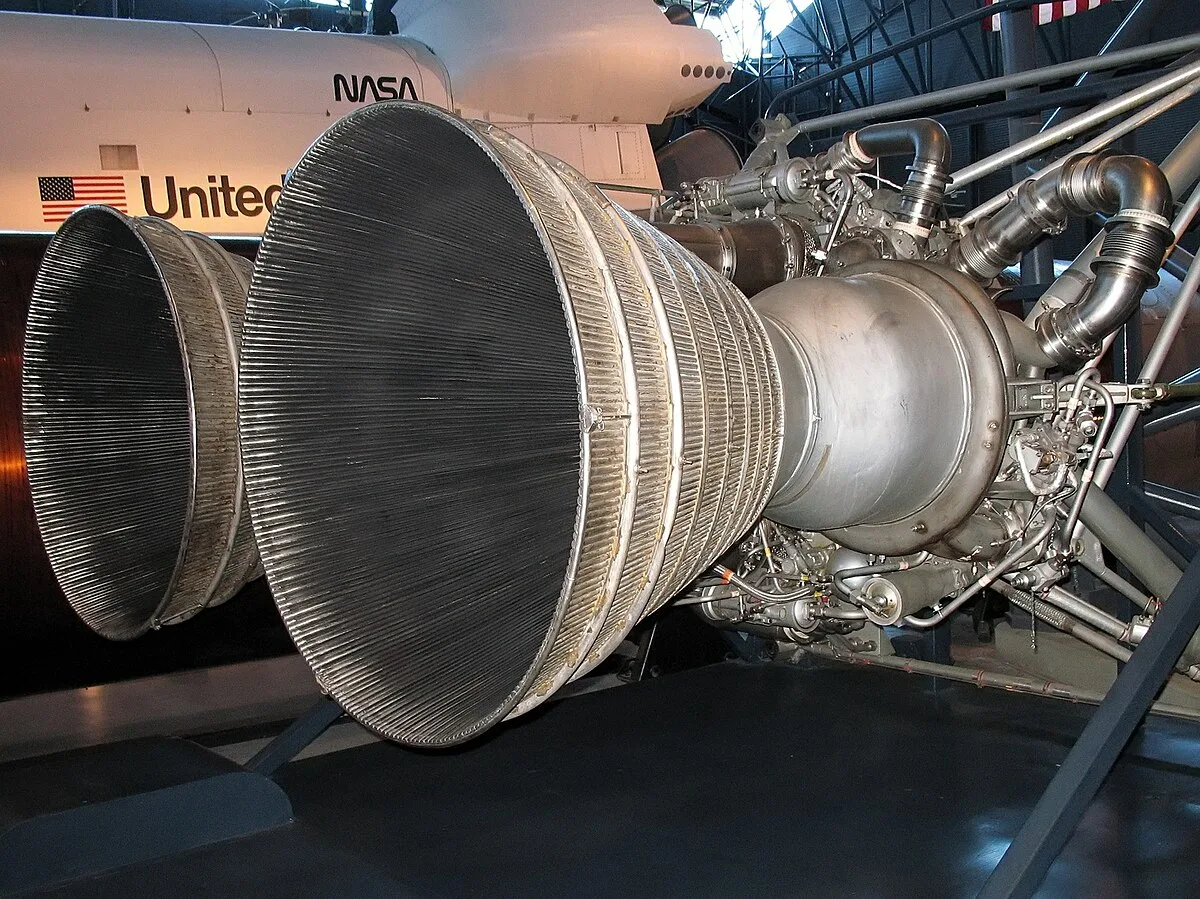

Сопло является одной из самых важных частей ракетного двигателя, отвечая за преобразование высокотемпературного и высокоскоростного потока газа в тягу. Прочные, термостойкие и аэродинамически оптимизированные сопла играют ключевую роль в обеспечении эффективности и надежности ракеты. Современные технологии производства сопел включают в себя обработку на станках с числовым программным управлением (ЧПУ), которая позволяет достичь высочайшей точности и соответствия строгим требованиям аэрокосмической отрасли.

В данной статье мы рассмотрим процесс создания сопел для ракетных двигателей с помощью ЧПУ, уделяя внимание ключевым этапам, материалам и особенностям производственного процесса.

1. Проектирование и требования к соплам для ракетных двигателей

Прежде чем приступить к производству сопла, проводится тщательное проектирование с использованием систем автоматизированного проектирования (CAD). При разработке сопла инженеры учитывают множество факторов, таких как:

• Аэродинамика: Сопло должно обеспечивать оптимальную скорость выхода газа для максимальной тяги.
• Термостойкость: Материал сопла должен выдерживать экстремальные температуры, достигающие нескольких тысяч градусов.
• Прочность: Высокие нагрузки и давление требуют применения особо прочных сплавов.

Процесс создания начинается с 3D-моделирования сопла, где все параметры — от формы до толщины стенок — оптимизируются для достижения максимальной производительности.

2. Выбор материалов для изготовления сопел

Одной из самых сложных задач при производстве сопел является выбор материалов. В аэрокосмической промышленности чаще всего используются следующие материалы:

• Жаропрочные никелевые сплавы: Такие как Inconel или Hastelloy, обладают высокой устойчивостью к коррозии и экстремальным температурам.
• Титановые сплавы: Используются для более легких конструкций, обладают отличной термостойкостью и прочностью.
• Композитные материалы: Включают углеродные волокна, армированные металлом, что обеспечивает высокую прочность и устойчивость к термическим нагрузкам при сниженной массе.

3. Процесс производства сопел на ЧПУ-станках

Процесс создания сопла для ракетного двигателя на ЧПУ-станке проходит в несколько этапов. Важно, чтобы все этапы были согласованы с проектной документацией, а каждая операция была выполнена с максимальной точностью.

Черновая обработка

На первом этапе заготовка сопла подвергается черновой обработке. ЧПУ-станок удаляет основную массу материала, создавая базовую форму сопла. На этом этапе применяется резка с высокой скоростью и глубокой подачей инструмента, чтобы сократить время обработки.

Точение и фрезеровка внутренних каналов

После черновой обработки станок переходит к точению и фрезеровке внутренних каналов и конусов сопла. Это самый сложный этап, так как внутренние поверхности сопла должны иметь идеально гладкую структуру, чтобы минимизировать потери газа и улучшить его поток. Форма канала сопла проектируется с учетом закона расширения газов, что критически важно для эффективной работы ракетного двигателя.

Обработка внешних поверхностей

Внешние поверхности сопла подвергаются точной фрезеровке. Здесь важны как аэродинамическая форма, так и функциональные элементы, такие как места крепления к другим частям двигателя. ЧПУ-станки позволяют обрабатывать как простые, так и сложные формы с высокой степенью точности.

Тонкая доводка и шлифовка

После основной обработки детали проходят финишную доводку. Используются специальные инструменты для шлифовки и полировки поверхности, что снижает шероховатость и улучшает термостойкость и аэродинамические свойства сопла.

4. Преимущества использования ЧПУ для производства сопел

Применение ЧПУ-технологий при создании сопел для ракетных двигателей дает ряд преимуществ:

• Высокая точность: ЧПУ-станки позволяют достичь минимальных допусков, что особенно важно при создании сложных аэродинамических форм.
• Повышенная скорость производства: Автоматизация процесса снижает время на изготовление деталей, что особенно важно при серийном производстве.
• Гибкость обработки: ЧПУ-оборудование можно легко перенастроить для производства различных типов сопел — от небольших деталей для малых двигателей до крупных компонентов для тяжелых ракетных систем.
• Минимизация ошибок: Компьютерное управление позволяет уменьшить человеческий фактор и минимизировать вероятность дефектов.

5. Контроль качества и испытания

Контроль качества — один из важнейших аспектов производства сопел для ракетных двигателей. После завершения обработки сопла проходят тщательные проверки:

• Измерение геометрии: Каждое сопло измеряется с использованием координатно-измерительных машин (CMM), чтобы убедиться в соблюдении проектных параметров.
• Неразрушающие испытания: Для проверки целостности материала проводятся ультразвуковые и рентгеновские тесты, которые выявляют возможные внутренние дефекты или трещины.
• Термическая проверка: Некоторые материалы и конструкции подвергаются тестированию при высоких температурах для оценки их устойчивости к термическим нагрузкам.

Заключение

Производство сопел для ракетных двигателей на ЧПУ-станках — это сложный и высокоточный процесс, требующий использования современных технологий и материалов. Высокая степень автоматизации и точности, достигаемая с помощью ЧПУ, позволяет создавать надежные и долговечные компоненты для аэрокосмической промышленности. От проектирования до контроля качества каждый этап производства направлен на то, чтобы сопло обеспечивало максимальную эффективность работы ракетного двигателя и удовлетворяло требованиям безопасности.
